Custom Bakery Chains – bakery-chain

यह चेन परिवार कहाँ फिट बैठता है

Custom Bakery Chains are a practical starting point for replacement and OEM projects that need non-standard attachments, dimensions, materials or interfaces. In an industrial bakery, one production line can move from humid proofing to hot baking, ambient cooling and dry packaging. Each section can impose a different combination of load, temperature, washdown and carrier requirements, so the chain family should be matched to the actual machine zone.

प्रतिस्थापन परियोजनाओं के लिए, पिच, आंतरिक चौड़ाई, रोलर या बुश का व्यास, पिन का व्यास और प्लेट की ज्यामिति से शुरुआत करें। फिर अटैचमेंट पैटर्न और चेन-सेंटर स्पेसिंग को रिकॉर्ड करें। नए उपकरण के लिए, कन्वेयर की गति, समर्थित द्रव्यमान, शुरू/बंद करने की आवृत्ति, टेक-अप व्यवस्था और अपेक्षित सफाई प्रक्रिया को भी परिभाषित करें।

निर्माण और इंटरफ़ेस

The base chain provides articulation and sprocket engagement, while plates, pins, bushes, rollers and attachments define how the chain carries load and interfaces with the machine. For custom bakery chain, check whether the conveyor needs a standard roller, larger roller, hollow pin, extended pin, top plate or dedicated attachment. The visible attachment is only one part of the assembly; its offset and spacing must also match the carrier.

तकनीकी चित्र को कॉन्फ़िगरेशन गाइड के रूप में उपयोग करें। अंतिम आयाम, सामग्री, क्लीयरेंस और रेटिंग चयनित श्रृंखला और उपयोग के लिए ऑर्डर किए गए ड्राइंग पर सत्यापित हैं।

उत्पाद विकल्प

Custom Bakery Conveyor Chain with Engineered Attachments

कॉन्फ़िगरेशन देखें

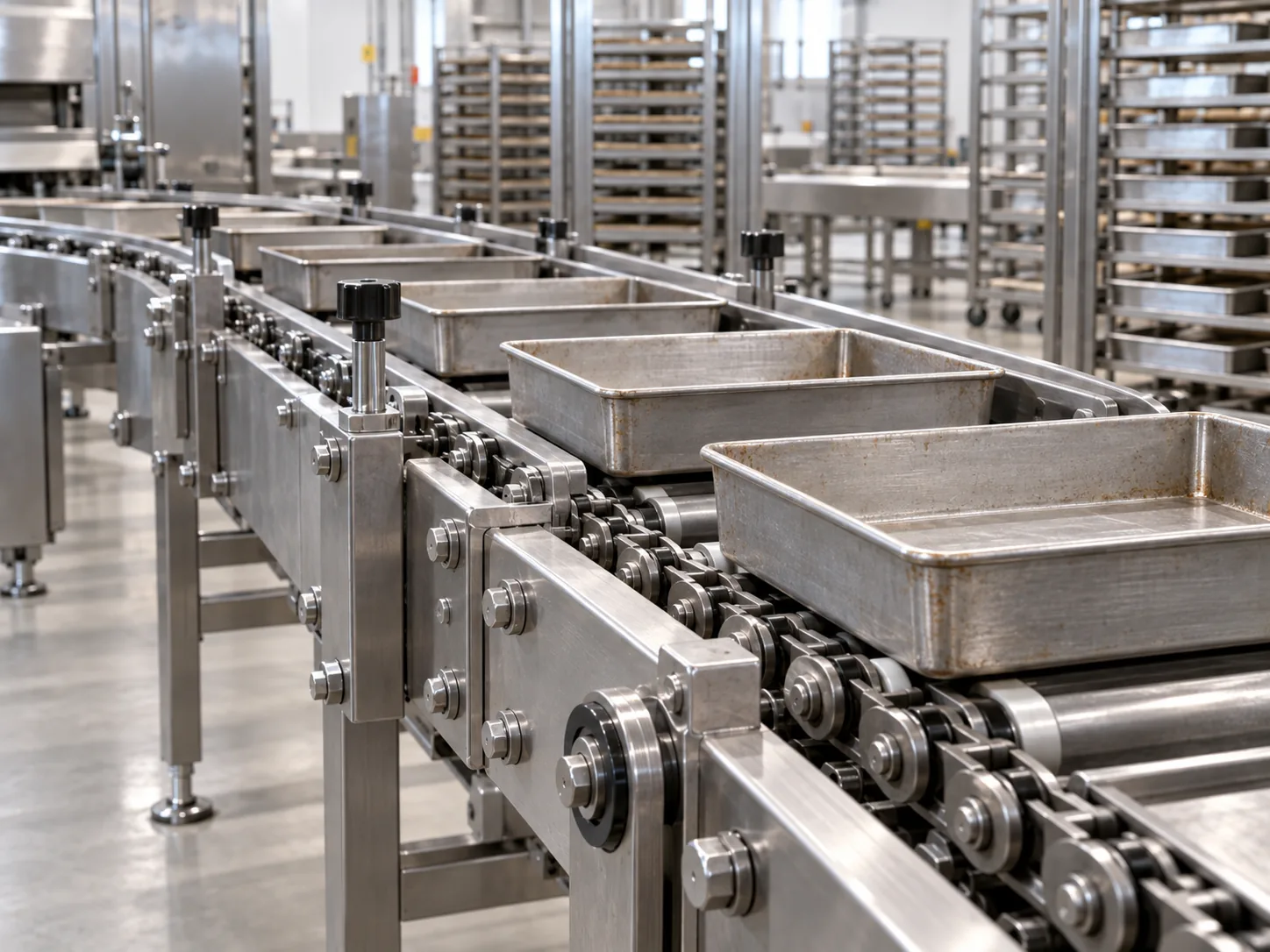

बेकरी आवेदन की शर्तें

बेकरी उपकरण खाद्य पदार्थों को संभालने की आवश्यकताओं के साथ-साथ यांत्रिक संचालन आवश्यकताओं को भी पूरा करते हैं। प्रूफिंग मशीनों के पास संघनन, ओवन के पास विकिरण और संचालित ऊष्मा, धुलाई के दौरान नमी, स्थानांतरण क्षेत्रों के आसपास आटा या चूरा, और ट्रे या पैन द्वारा उत्पन्न होने वाले विषम भार जैसी स्थितियों पर विचार करें। एक उपयुक्त चेन को स्प्रोकेट, गाइड ट्रैक और टेक-अप सिस्टम के साथ एक पूर्ण तंत्र के रूप में कार्य करना चाहिए।

जब एप्लिकेशन एक से अधिक वातावरण में उपयोग किया जाता है, तो सबसे अधिक मांग वाले क्षेत्र और उसमें लगने वाले समय को परिभाषित करें। यह जानकारी यह निर्धारित करने में सहायक होती है कि क्या स्टेनलेस स्टील कॉन्फ़िगरेशन, विशेष क्लीयरेंस, कस्टम अटैचमेंट या किसी अन्य कैरियर व्यवस्था की समीक्षा की जानी चाहिए।

चयन चेकलिस्ट

श्रृंखला ज्यामिति

पिच, आंतरिक चौड़ाई, रोलर या बुश का व्यास, पिन का व्यास, प्लेट की ऊंचाई और कुल चौड़ाई मापें।

कैरियर इंटरफ़ेस

रिकॉर्ड अटैचमेंट स्टाइल, होल पैटर्न, ऑफसेट, क्रॉस रॉड्स, पैन सपोर्ट और अटैचमेंट इंटरवल।

परिचालन लागत वातावरण

तापमान सीमा, आर्द्रता, धुलाई की आवृत्ति, सफाई रसायन, संदूषण और स्नेहन संबंधी बाधाओं का उल्लेख करें।

मशीन एकीकरण

स्प्रोकेट के दांतों की संख्या, केंद्र दूरी, टेक-अप यात्रा, गाइड, चेन-सेंटर स्पेसिंग, गति और समर्थित भार की पुष्टि करें।

खरीद और प्रतिस्थापन

पूरी चेन की एक तस्वीर भेजें, जिसमें साइड व्यू, एंड व्यू और अटैचमेंट का क्लोज-अप शामिल हो, साथ ही मापे गए आयाम भी। यदि कोई मौजूदा ड्राइंग उपलब्ध है, तो उसे भी शामिल करें, भले ही मूल आपूर्तिकर्ता का संदर्भ अज्ञात हो। इससे केवल पिच के आधार पर चेन का मिलान करने का जोखिम कम हो जाता है।

संबंधित कॉन्फ़िगरेशन कार्य के लिए, हमारी समीक्षा देखें। श्रृंखला पहचान मार्गदर्शिका आरएफक्यू जमा करने से पहले। इसमें बताया गया है कि प्रतिस्थापन की जांच के लिए कौन से आयाम सबसे उपयोगी हैं।

ऑर्डर योजना एवं वाणिज्यिक शर्तें

न्यूनतम मात्रा: उत्पाद के प्रकार, उत्पादन बैच और ऑर्डर मूल्य के आधार पर मूल्यांकन किया जाता है। मानक कैटलॉग आइटम आमतौर पर मात्रा-आधारित न्यूनतम उत्पादन का उपयोग करते हैं, जबकि बड़े या उच्च मूल्य वाले आइटमों की समीक्षा परियोजना मूल्य के आधार पर की जा सकती है।

उदाहरण: चयनित श्रृंखला प्रकार और उत्पादन मार्ग उपयुक्त होने पर नए ग्राहक 1-5 पीस का ऑर्डर दे सकते हैं। उत्पादन से पहले नमूने की कीमत और व्यवहार्यता की पुष्टि की जाती है।

मिश्रित ऑर्डर: प्रक्रिया अनुकूलता और पैकेजिंग आवश्यकताओं के अधीन, लगभग 1,500 अमेरिकी डॉलर के ऑर्डर मूल्य के लिए कई मॉडलों को एक साथ जोड़ा जा सकता है।

बहुत कम मात्रा: केवल स्वीकृत नमूने, प्रतिस्थापन या इंजीनियरिंग मामलों के लिए 1-2 पीस ही स्वीकार्य हैं; नियमित खुदरा ऑर्डर स्वीकार नहीं किए जाते हैं, और विशेष हैंडलिंग के परिणामस्वरूप प्रति यूनिट लागत अधिक हो सकती है।

समय सीमा: मानक वस्तुओं के लिए आमतौर पर 10-25 कार्यदिवस; कस्टम घटकों के लिए 20-45 दिन; परियोजना-आधारित उपकरण या जटिल पैकेजों के लिए 45-120 दिन, ड्राइंग और ऑर्डर की पुष्टि के बाद।

व्यापार के नियम: EXW, FOB, CIF और DAP आमतौर पर स्वीकार्य हैं। गंतव्य और शिपमेंट योजना के लिए FCA, CFR, CPT, CIP और DDP पर चर्चा की जा सकती है।

विकल्पों को सीमित करने का एक बेहतर तरीका

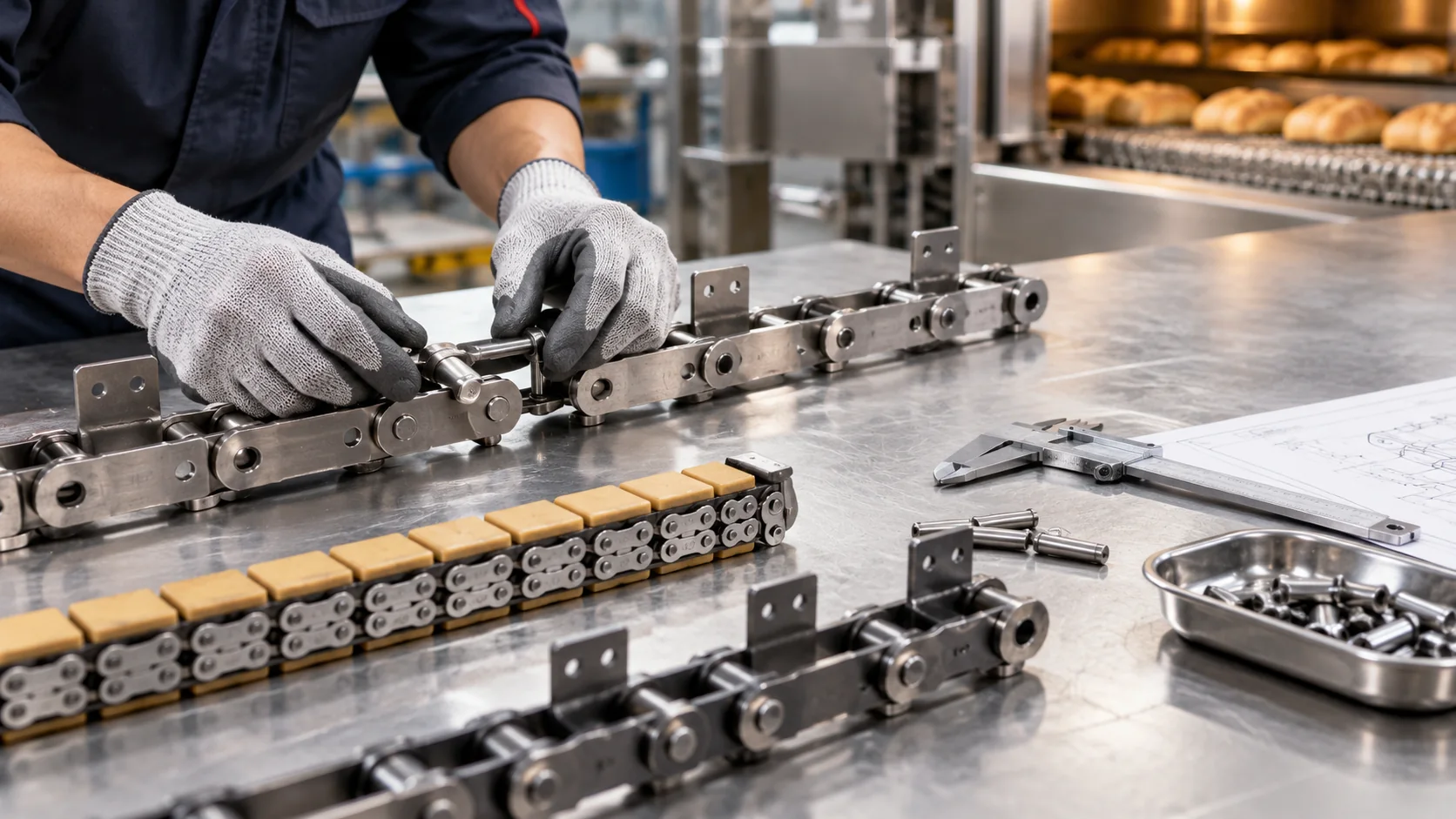

Custom-chain project control is most reliable when the process, chain and machine are reviewed as one mechanism.

निर्णय सीमा को परिभाषित करें

Separate must-match machine geometry from configurable material, clearance and attachment details before a drawing is released. Record the actual conveyor section rather than describing the entire bakery line with one operating condition.

जो मेल खाना चाहिए उसे मापें

पिच, अनुप्रस्थ चौड़ाई, रोलर या बुश का आकार, पिन के आयाम, स्प्रोकेट की ज्यामिति और अटैचमेंट स्थान, अनुकूलता के लिए प्रारंभिक तथ्य हैं।

कर्तव्य का वर्णन करें

गति, समर्थित भार या वाहक का द्रव्यमान, तापमान, आर्द्रता, सफाई और स्नेहन संबंधी बाधाओं का उल्लेख करें। ये विवरण तय करते हैं कि किन विकल्पों की समीक्षा की जानी चाहिए।

नियंत्रित आरएफक्यू के साथ समापन करें

रेखाचित्र और संदर्भ तस्वीरें एक साथ भेजें। निश्चित आयामों को उन विकल्पों से अलग रखें जिन्हें अनुकूलित किया जा सकता है, ताकि अंतिम रेखाचित्र की कुशलतापूर्वक जाँच की जा सके।

अक्सर पूछे जाने वाले प्रश्नों

क्या एक ही बेकरी चेन के उत्पादों का उपयोग प्रूफिंग मशीन और ओवन दोनों में किया जा सकता है?

कभी-कभी ज्यामिति समान हो सकती है, लेकिन तापमान, आर्द्रता, उपयुक्त स्थान और सामग्री की आवश्यकताएं काफी भिन्न हो सकती हैं। एक सामान्य श्रृंखला की पुष्टि करने से पहले प्रत्येक मशीन क्षेत्र को एक अलग कार्य स्थिति के रूप में मानें।

क्या बेस चेन को बदले बिना अटैचमेंट को बदला जा सकता है?

कई परिवारों में कई प्रकार के अटैचमेंट संभव हैं, लेकिन होल पैटर्न, ऑफसेट, प्लेट लोड और निर्माण प्रक्रिया की जांच करना आवश्यक है। कैरियर ड्राइंग और आवश्यक अंतराल भेजें।

मैं प्रतिस्थापन मैच का अनुरोध कैसे करूँ?

पिच, आंतरिक चौड़ाई, रोलर या बुश का व्यास, पिन का आकार, कुल चौड़ाई, अटैचमेंट के आयाम, फ़ोटो और परिचालन स्थितियों की जानकारी प्रदान करें। माप लेने में कठिनाई होने पर नमूना अनुभाग उपयोगी हो सकता है।
