このチェーンファミリーがどの位置づけにあるのか
Bakery Chains with Attachments are a practical starting point for pan, tray, carrier and fixture handling where the interface is as important as the base chain. In an industrial bakery, one production line can move from humid proofing to hot baking, ambient cooling and dry packaging. Each section can impose a different combination of load, temperature, washdown and carrier requirements, so the chain family should be matched to the actual machine zone.
交換プロジェクトの場合は、まずピッチ、内幅、ローラーまたはブッシュの直径、ピンの直径、プレートの形状から始めます。次に、取り付けパターンとチェーン中心間隔を記録します。新規設備の場合は、コンベア速度、支持質量、起動/停止頻度、巻き取り機構、および想定される清掃手順も定義します。
構造とインターフェース

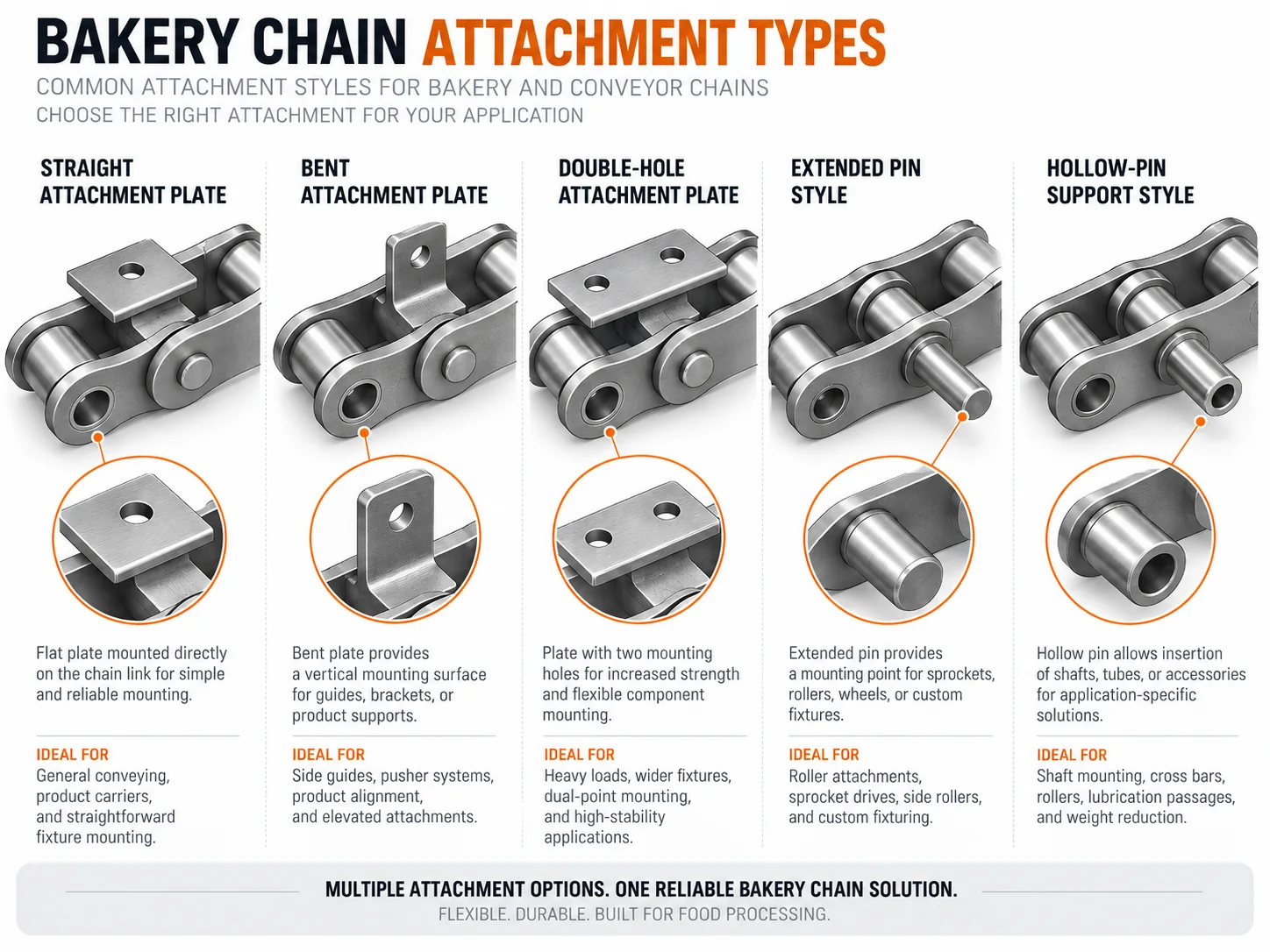

The base chain provides articulation and sprocket engagement, while plates, pins, bushes, rollers and attachments define how the chain carries load and interfaces with the machine. For bakery attachment chain, check whether the conveyor needs a standard roller, larger roller, hollow pin, extended pin, top plate or dedicated attachment. The visible attachment is only one part of the assembly; its offset and spacing must also match the carrier.
技術図面は構成ガイドとしてご利用ください。最終的な寸法、材質、クリアランス、定格は、選択されたシリーズと用途に応じた注文図面でご確認ください。
製品オプション
ベーカリーアプリケーション条件
製パン機器は、食品の取り扱いに関する要件と機械駆動に関する要件を兼ね備えています。発酵機付近の結露、オーブン付近の輻射熱や伝導熱、洗浄時の水分、搬送ゾーン周辺の小麦粉やパンくず、そしてトレイやパンによる偏心荷重の可能性などを考慮する必要があります。適切なチェーンは、スプロケット、ガイドトラック、巻き取りシステムと一体となって機能する完全な機構でなければなりません。
アプリケーションが複数の環境にまたがる場合は、最も負荷の高いゾーンと、そのゾーンでの作業時間を定義してください。この情報は、ステンレス製の構成、特別なクリアランス、カスタムアタッチメント、または異なるキャリア構成を検討する必要があるかどうかを判断するのに役立ちます。
選択チェックリスト
チェーン形状
ピッチ、内幅、ローラーまたはブッシュの直径、ピンの直径、プレートの高さ、および全体の幅を測定します。
キャリアインターフェース
取り付け方法、穴のパターン、オフセット、クロスロッド、パンサポート、および取り付け間隔を記録します。
動作環境
温度範囲、湿度、洗浄頻度、洗浄剤、汚染および潤滑に関する制約事項を明記してください。
マシンインテグレーション
スプロケットの歯数、中心距離、引き込み量、ガイド、チェーン中心間隔、速度、および支持荷重を確認してください。
調達と交換
チェーン全体の写真、側面図、端面図、および取り付け部のクローズアップ写真と、実測寸法を添えてお送りください。既存の図面がある場合は、元のサプライヤーの型番が不明な場合でも添付してください。これにより、ピッチのみでチェーンを照合してしまうリスクを軽減できます。
関連する設定作業については、以下を参照してください。 チェーン識別ガイド RFQを提出する前に、以下の内容を確認してください。交換部品の選定に最も役立つ寸法について説明しています。
注文計画と商取引条件
最小注文数量： 製品の種類、製造ロット、注文金額に基づいて評価されます。標準カタログ品目は通常、数量ベースの最小生産数量が適用されますが、大型品目や高額品目はプロジェクト金額に基づいて審査される場合があります。
サンプル： 新規のお客様は、選択されたチェーンの種類と製造方法が適切であれば、1～5個のサンプルを注文できます。サンプル価格と実現可能性は、生産前に確認されます。
混合注文： 複数のモデルを組み合わせて、約1,500米ドルまでの注文金額にすることができます。ただし、製造工程の互換性および梱包要件を満たす必要があります。
ごく少量： 1～2個のご注文は、承認済みのサンプル、交換用、またはエンジニアリング関連の案件に限り承ります。通常の小売注文は受け付けておりません。また、特別な取り扱いが必要な場合は、単価が高くなる場合があります。
リードタイム： 標準品は通常10～25営業日、特注部品は20～45営業日、プロジェクトベースの機器または複雑なパッケージは図面作成および注文確認後45～120営業日かかります。
取引条件： EXW、FOB、CIF、DAPは一般的に対応可能です。仕向地および出荷計画については、FCA、CFR、CPT、CIP、DDPについてもご相談に応じます。
指定する前に適合性を確認してください
まずは機械ゾーンから始めましょう
Use pan, tray and carrier handling where the chain provides a mounting interface as the first boundary for selection. The same bakery line can move through very different conditions, so define where this chain actually runs and how long it remains in that zone before comparing series or materials.
環境を記録する
Describe repeated mechanical loading combined with bakery heat, moisture or cleaning exposure. Those conditions influence joint freedom, corrosion exposure, dimensional growth and lubrication practice. A material name by itself does not replace an operating-condition review.
キャリアインターフェースをマッピングする
Document A/K/F/L-style attachments, bent plates, mounting holes and carrier brackets. Record hole centers, offsets, strand spacing and repeated intervals where applicable. The chain must preserve articulation while the carrier transfers load into the plates, pins or attachments.
メカニズム全体を検証する
Selection should confirm hole pattern, bend direction, offset, attachment interval and base-chain geometry. Also inspect sprockets, guides and take-up travel. A replacement chain can be dimensionally close and still perform poorly if the mating system is worn or misaligned.
| チェック | なぜそれが重要なのか | 送信または確認すべき事項 |
|---|---|---|
| 幾何学 | ピッチ、内幅、ローラー／ブッシュ径、ピン寸法、プレート外形寸法によって互換性が制御されます。 | 複数の傾斜を測定し、側面と端面の写真を添付してください。 |
| 動作条件 | The main concerns here are repeated mechanical loading combined with bakery heat, moisture or cleaning exposure. | 通常時およびピーク時の状況、清掃方法、潤滑に関する制限事項を明記してください。 |
| キャリア/積載経路 | Check A/K/F/L-style attachments, bent plates, mounting holes and carrier brackets and the way the load enters the chain. | キャリアの図面、取り付け間隔、および支持質量または支持力が分かっている場合は、それらを送付してください。 |
| リスクチェック | Watch for carrier skew, fatigue around attachment bends and interference with guides or sprockets before approving a replacement. | スプロケットの歯数／状態、ガイドのレイアウト、およびテイクアップ位置を含めてください。 |
よくある質問
同じベーカリーチェーンの製品を、発酵機とオーブンで使用できますか？
形状は関連している場合でも、温度、湿度、クリアランス、材料要件は大きく異なる場合があります。共通のチェーンを確認する前に、各機械ゾーンを個別の運転条件として扱ってください。
ベースチェーンを変更せずにアタッチメントを変更することは可能ですか？
多くのファミリーでは複数の取り付け方式が可能ですが、穴のパターン、オフセット、プレート荷重、製造工程を確認する必要があります。キャリアの図面と必要な間隔をお送りください。
代替試合を依頼するにはどうすればよいですか？
ピッチ、内幅、ローラーまたはブッシュの直径、ピンサイズ、全幅、取り付け寸法、写真、および動作条件をご提供ください。測定が難しい場合は、サンプルセクションが役立つ場合があります。
